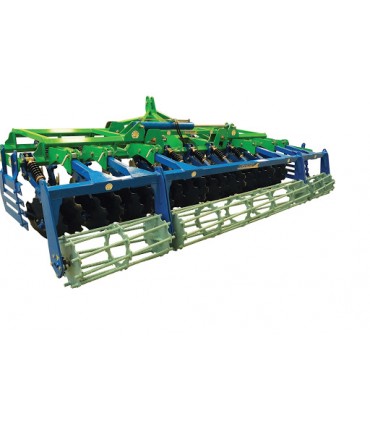

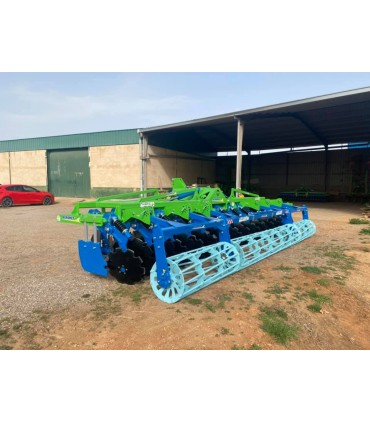

- DIFERENTES ANCHOS DE LABOR
- DISCOS DE 20 A 24 PULGADAS
- DOBLE MUELLE
- CHASIS 80x80
- CHASIS PLEGABLE/FIJO
- RODILLO DIÁMETRO 500 mm
- SEPARACION ENTRE DISCOS 195 mm
- SEPARACIÓN ENTRE FILAS 1050 mm
- ALTURA DEL CHASIS AL SUELO 640 mm

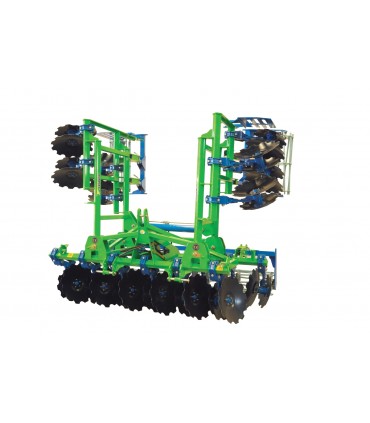

- PLEGLABLE HORIZONTAL, PLEGABLE VERTICAL O CHASIS FIJO
ACCESORIOS OPCIONALES:
- OPCIONAL DISCOS DE 22 Y 26 PULGADAS
- RASTRA 2 HILERAS DE MUELLES
- KIT DE FIJACION HIDRÁULICA DE PLEGADOS
- SOPORTE PARA PLACA REFLECTANTE CARGAS SALIENTES
- RULOS EN TANDEM

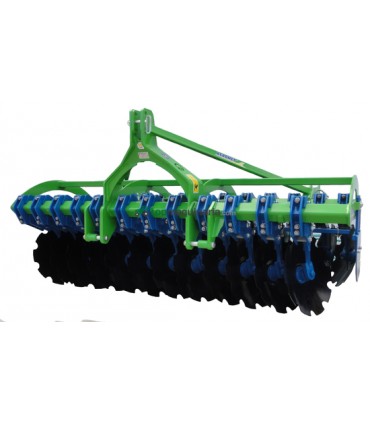

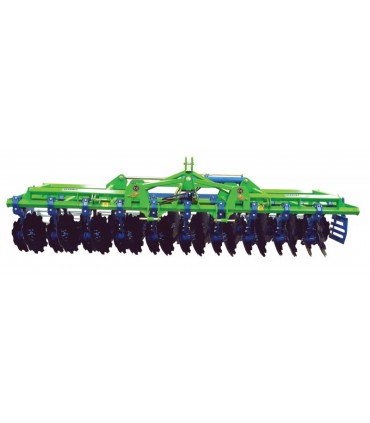

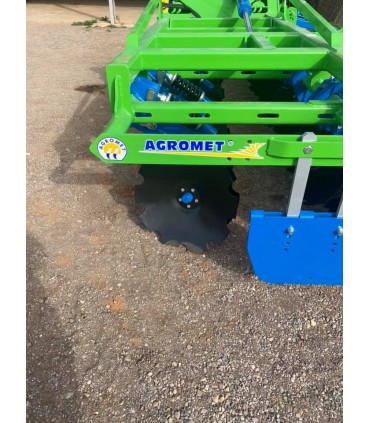

Los discos utilizados son discos dentados cóncavos con 10 dentaduras de diámetro 80 mm. Los discos se anclan a un bastidor constituido por perfil de acero hueco cuadrado de 70 mm que a su vez se ancla al chasis principal de la máquina mediante pletinas soldadas y atornilladas.
El anclaje de cada disco al bastidor se realiza de forma individual mediante abrazadera mecánica atornillada con cuatro elastómeros cilíndricos en su interior. Los discos disponen de rodamientos sellados SKF, sin mantenimiento, rígidos, de doble hilera de bolas, ideales para cargas axiales y radiales y altas velocidades de giro.
En la vista en planta del disco los discos formaban un ángulo de 190º con la dirección de avance, invirtiendo el sentido de dicho giro entre las dos filas de discos. Adicionalmente también presentaban una inclinación vertical (alzado) de 120. Tras los discos se ubica la rastra de púas regulable en altura y en inclinación mediante un sistema de corredera con orificios.
